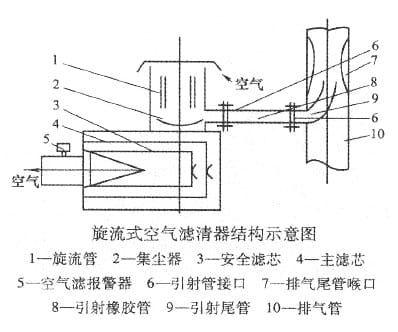

    玉柴發電機組旋流式空氣濾清器結構如圖所示。該系統由旋流粗濾器（直立旋流管）、紙質主精濾芯及安全濾芯三部分組成。紙質主精濾芯與安全濾芯套裝在一起；粗濾器與排氣尾管用一根橡膠引射管連通，引射尾管必須設在排氣尾管內的喉口處。

    旋流管為塑料制品，應嚴防碰撞受熱。在實際使用過程中，經常看到很多工程機械的空氣濾清器與排氣尾管之間有一橡膠管相通，但是由于駕駛?cè)嘶蚓S修人員對此軟管的重要性認識不足，或認為它是進氣預熱裝置，或認為它是廢氣回收裝置，為了維修時方便，常把此管棄而不用，其實這種行為是非常有害的。

    空氣進入粗濾器，經旋流管離心力的作用，使空氣中絕大部分灰粒落人旋流管下端的集塵腔。當柴油發電機廢氣通過喉口時，由于喉口處管徑變小，流速增大，利用所形成的局部真空度將集塵腔中的灰粒經橡膠管吸入引射尾管內，并與柴油機廢氣一同排入大氣。經過粗濾后較清潔的空氣通過紙質精濾芯及安全濾芯進入進氣歧管。

    為提醒操作人員及時保養濾芯，在空濾器出口端裝有真空報警器，其接線如圖所示。報警器外殼接地，指示燈安裝在儀表板上。濾芯灰粒過多時，進氣阻力增大，進氣歧管側真空度升高。當真空度超過5.9-6.4Pa時，指示燈閃亮，此時操作人員應及時保養空濾器。為了便于清除灰塵和更換濾芯，空氣濾清器的外殼和濾芯均可拆卸。
