    柴油發電機組是目前世界上應用非常廣泛的發電設備，可為電力資源緊張的機械工程、化工礦山、工廠、酒店、房產、學校、醫院等企事業單位提供安全、穩定、可靠的電力保障，那么，柴油發電機組是如何組成的呢？其型號又是代表含義？下面小編就和大家一起分享一下：

    柴油發電機組的組成

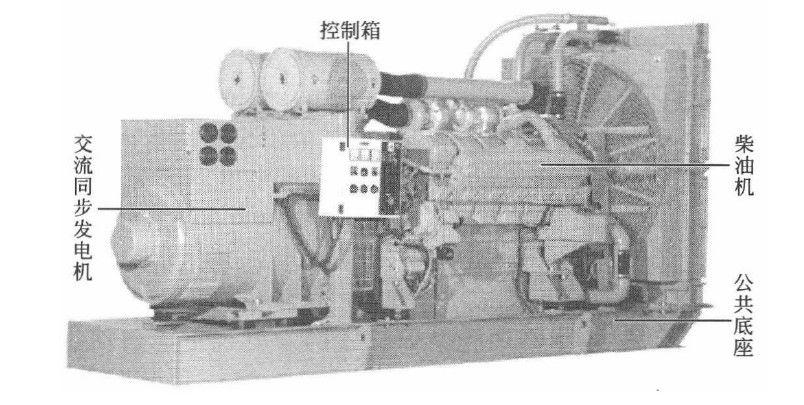

    柴油發電機組是內燃發電機組的一種，由柴油機、交流同步發電機、控制箱（屏〉、聯軸器和公共底座等部件組成，如圖所示。

    一般生產的成套機組，都是用一公共底座將柴油機、交流同步發電機和控制箱（屏）等主要部件安裝在一起，成為一個整體，即一體化柴油發電機組。而大功率機組除柴油機和發電機裝置在型鋼焊接而成的公共底座上外，控制屏、燃油箱和水箱等設備均需單獨設計，便于移動和安裝。

    柴油機的飛輪殼與發電機前端蓋軸向采用凸肩定位直接連接構成一體，并采用圓柱形的彈性聯軸器由飛輪直接驅動發電機旋轉。這種連接方式由螺釘固定在一起，使兩者連接成一體，保證了柴油機的曲軸與發電機轉子的同心度在規定范圍內。

    為了減小噪聲，機組一般需安裝專用消聲器，特殊情況下需要對機組進行全屏蔽。為了減小機組的振動，在柴油機、發電機、控制箱和水箱等主要組件與公共底座的連接處，通常裝有減振器或橡皮減振墊。有的控制箱還采用二級減振措施。

    柴油發電機組的型號含義

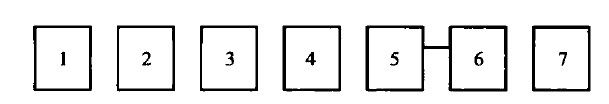

    大部分國產柴油發電機組的型號如圖所示。其中符號及數字代表的型號含義如下。

    1、機組輸出的額定功率（kW），用數字表示。

    2、機組輸出電流的種類：G一交流工頻；P一交流中頻；S一交流雙頻；z一直流。

    3、機組的類型：F-陸用；FC-船用；Q汽車電站；T一掛（拖）車。

    4、機組的控制特征：缺位為手動（普通型）；z-自動化；S低噪聲；sz一低噪聲自動化。

    5、設計序號，用數字表示。

    6、變型代號，用數字表示。

    7、環境特征：缺位為普通型；TH一濕熱帶型。

    注意：有的柴油發電機組型號含義與上述型號含義有所不同，尤其是進口或合資企業生產的機組是由機組生產企業自行確定的。例如威爾信柴油發電機組：機組型號前面都帶有字母"P"，是Perkins（伯瓊斯）的縮寫；機組型號后面有帶"E"和不帶"E"之分，帶"E"的機組為備用功率，不帶"E"的機組為常用功率；機組型號中的數字代表機組的容量(KV·A）。如P900E型威爾信柴油發電機組的基本含義為：發動機采用伯瓊斯柴油機，機組備用功率為900KV·A(720kW）。若機組裝配手動控制屏，則機組只能在手動狀態下工作。若機組裝配任意一種自動控制屏，則機組可選擇在手動或自動狀態下工作。
